WT32-SC01 Plus Dashboard

Wetter-, Kalender- und MVG-Abfahrten-Dashboard für den WT32-SC01 Plus (ESP32-S3, 3.5" kapazitiver Touch-IPS-Display, 320x480 im Hochformat), gesteuert ausschließlich über Touch. Vollständig übernommene Backend-APIs und Fachlogik aus dem M5Stack-Vorgängerprojekt, Display- und Eingabeschicht neu aufgebaut mit LovyanGFX + LVGL 9.

Details zu Funktionsumfang, API-Formaten und Design-Entscheidungen stehen in SPEC.md. Die Migrationshistorie (Vorgänger-Spec, Migrationsplan, Task-Liste) liegt unter docs/.

Setup

1. PlatformIO CLI installieren:

   pip install -U platformio


2. WLAN-Zugangsdaten + API-URLs eintragen:

   cp include/secrets.h.example include/secrets.h


   Dann in include/secrets.h WIFI_SSID, WIFI_PASSWORD und die drei *_API_URL-Konstanten anpassen. include/secrets.h ist über .gitignore vom Repo ausgeschlossen.

3. (Optional) Pinbelegung verifizieren: include/board_pins.h enthält die Referenz-Pinout für das WT32-SC01 Plus (ST7796 8-Bit-Parallel + FT6336U I2C-Touch). Bei abweichender Board-Revision hier anpassen.

4. Gerät per USB anschließen.

Build & Flash

Linux/macOS:

./scripts/deploy.sh

Windows:

scripts\deploy.cmd

Falls mehrere serielle Geräte angeschlossen sind und die automatische Port-Erkennung fehlschlägt, kann der Port explizit übergeben werden:

./scripts/deploy.sh /dev/ttyUSB0
scripts\deploy.cmd COM3

Das Skript baut nur und flasht, es öffnet keinen seriellen Monitor.

Nur Build (ohne Flash):

./scripts/build.sh
scripts\build.cmd

Falls du den Monitor separat sehen willst:

pio device monitor

Bedienung

Touch	Funktion

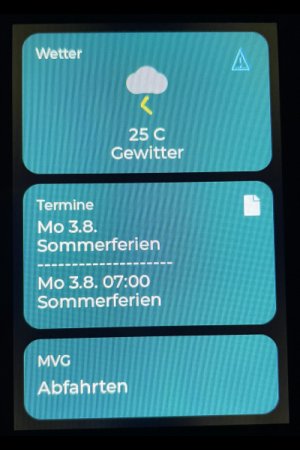

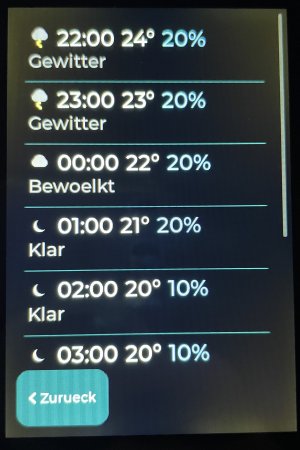

Tap auf Wetter-Kachel (Home)	Wetter-Detailseite
Tap auf Kalender-Kachel (Home)	Kalender-Detailseite

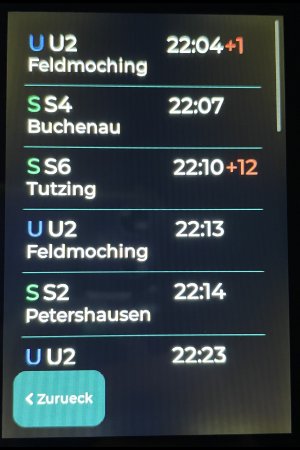

Tap auf MVG-Kachel (Home)	MVG-Abfahrtsseite
Tap auf Zurück-Button (unten links, Detailseiten)	Zurück zur Hauptseite
Tap auf Wetter-Kachel im Fehlerzustand	Manueller Retry

Nach 5 Minuten ohne Touch-Eingabe springt das Gerät automatisch zurück zur Hauptseite. Die Hauptseite aktualisiert sich alle 10 Minuten, die MVG-Seite jede Minute (nur beim Betreten der Seite, kein Background-Refresh).

Fehlerbehandlung

Wenn eine API nicht erreichbar ist, werden die letzten gültigen Daten weiterhin angezeigt (außer bei MVG-Abfahrten, wo nur beim aktuellen Aufruf geladen wird), zusätzlich wird auf der betroffenen Kachel bzw. dem Screen eine Fehleranzeige gezeigt (Text + ggf. Retry-Icon).

Retry:

• Automatisch beim nächsten regulären Refresh-Intervall (10 Min. bzw. 1 Min.)
• Manuell durch erneutes Antippen der Kachel im Fehlerzustand

Projektstruktur

/
├── platformio.ini              esp32-s3, LovyanGFX + LVGL9
├── lv_conf.h                   LVGL-Konfiguration
├── include/
│   ├── board_pins.h            WT32-SC01-Plus-Pinout
│   ├── secrets.h.example       Platzhalter für WLAN/API-URLs
│   ├── theme.h                 Dark-Mode-Farbschema (LVGL)
│   ├── text_utils.h            UTF-8->ASCII-Transliteration
│   └── date_utils.h            Datumsformatierung (kein NTP)
├── src/
│   ├── main.cpp                Screen-Controller + Inaktivitäts-Timer
│   ├── display/                LovyanGFX-Setup + LVGL-Anbindung
│   ├── ui/                     Screens + wiederverwendbare Widgets
│   │   ├── screen_base.h       Screen-Lifecycle (create/show/refresh/tick)
│   │   ├── home_screen.*       3 Touch-Kacheln
│   │   ├── weather_detail_screen.*
│   │   ├── calendar_detail_screen.*
│   │   ├── mvg_screen.*
│   │   └── widgets/            tile_button, back_button
│   ├── api/                    HTTP-Clients (1:1 aus m5stack-dashboard)
│   └── icons/                  prozedurale LVGL-Canvas-Icons
├── scripts/
│   ├── deploy.sh / deploy.cmd  Build + Flash
│   └── build.sh / build.cmd    Nur Build
└── docs/                       Migrationshistorie (SPEC-old, PLAN, TODO)

Utilities

• text_utils.h – Transliteriert deutsche Umlaute und Sonderzeichen von UTF-8 nach ASCII, damit LVGL-Labels Sonderzeichen korrekt darstellen können.
• date_utils.h – Datumsformatierung ohne NTP-Abhängigkeit. Formatiert Zeitstempel aus den API-Responses in lesbare deutsche Strings.
• theme.h – Dark-Mode-Farbschema für LVGL: sehr dunkler Hintergrund (#000000/#0B0B0D), heller Text, dezente Akzentfarben pro Kachel.

Icons

Icons werden prozedural als LVGL-Canvas-Objekte gezeichnet (keine externen Bitmap-Dateien). Das src/icons/-Verzeichnis enthält Funktionen, die Icon-Shapes direkt im Code erzeugen – u.a. Wetter-Icons (Sonne, Wolken, Regen), U-Bahn/S-Bahn-Symbole, Kalender-Icon, Zurück-Pfeil und Retry-Icon. Vorteil: Kein Nachladen von SD-Karte, keine .bin-Abhängigkeit, Icon-Pixel sind im Flash gespeichert.

Referenzprojekt

Vorgängerprojekt mit M5Stack Core: https://github.com/skoelle/m5stack-dashboard
